EnSundone ESD-20709

说 明 书

组成部分:

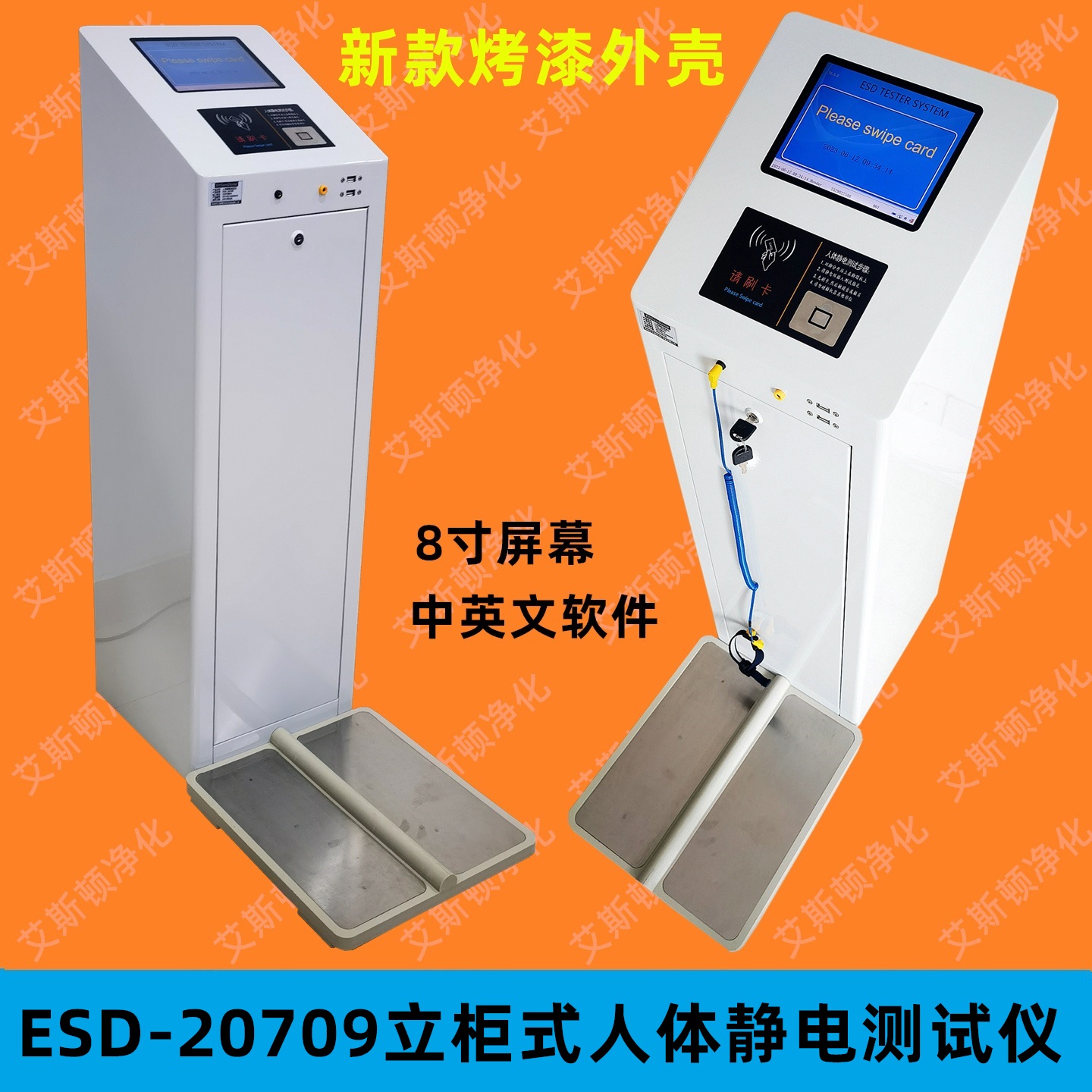

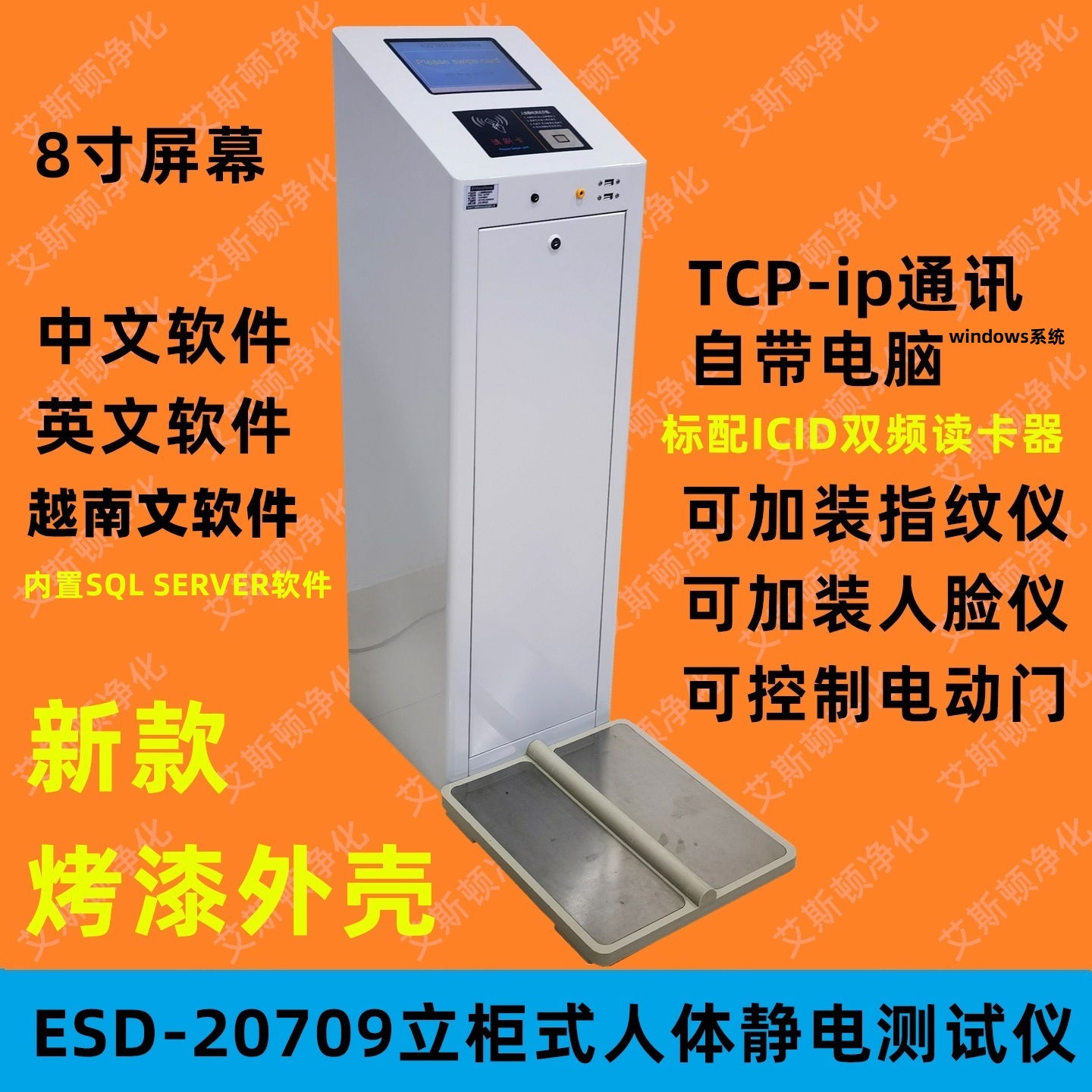

工控电脑+8寸显示屏+不锈钢机壳

静电测试主板

IC或者ID刷卡器,测试面板,脚踏板

可连接IC读卡器,ID读卡器,有韦根输出的指纹机,人脸机等

特别介绍:无需下载人事表到静电仪,只需将人事表导入到共享数据库,所有静电检测仪就都可以读取到人事信息, 服务器网络掉线会自动启用本地备份系统,网络掉线也不会影响仪器正常使用,网络恢复会自动连接到服务器并将断网期间的数据写入服务器数据库.

数字显示手腕带和防静电鞋左鞋和右鞋的电阻阻值

不需要控制自动门的客户,可做成立式的放到车间门口,需要控制自动门的可安装于三辊闸,翼闸,等电动控制的门禁上

进门时刷卡测试合格才可进入,出门时无需测试,在出门端刷卡即可开门(以后,再也无需进门静电管理软件,出门三辊闸管理软件了,为了客户方便,我们帮您整合好了,一个软件就有进门和出门的考勤记录)

可以设置第一次测试合格后,当天再次进入门禁自动免测.也可以设置反潜功能,进入门禁后,如果没有在出门端刷卡出门,再次进入时,阻止其刷卡进入.还可以设置刷卡合格后短期内不允许再次刷卡进入,以防止顶替别人刷卡.

无论进出,皆有记录可查,出入时间,出入位置都可查到.

自动统计工作区域现有人数.

仪器的测试范围可调.

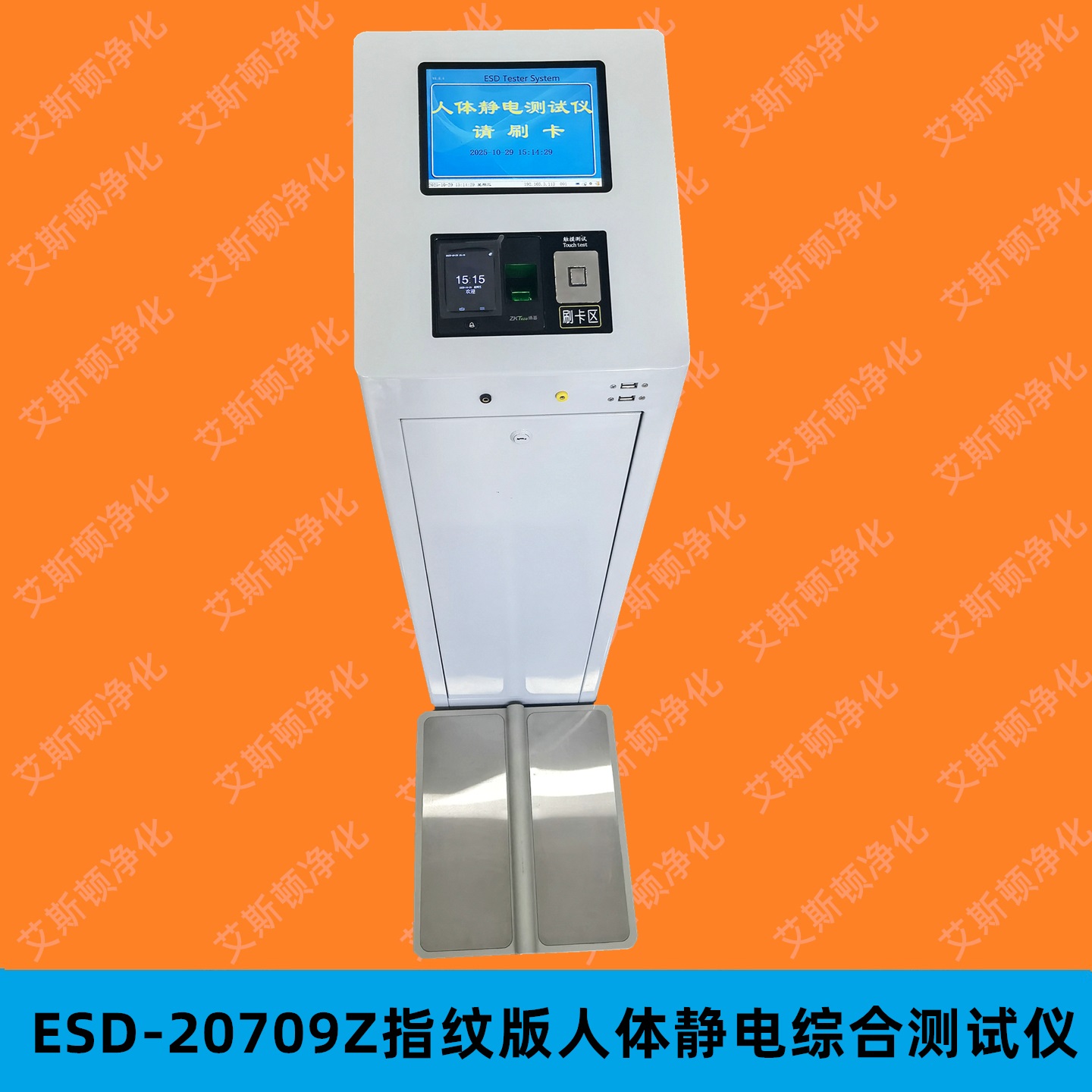

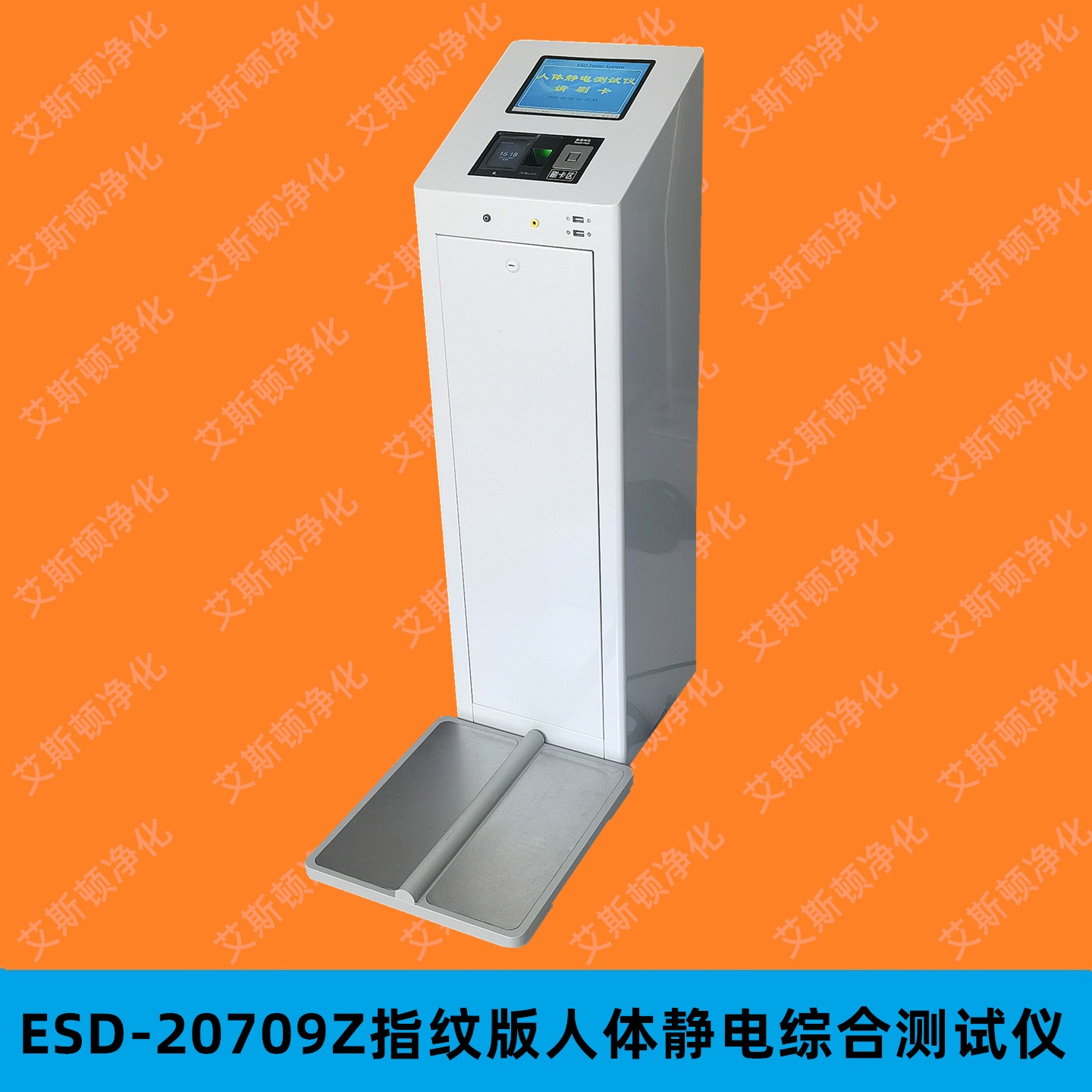

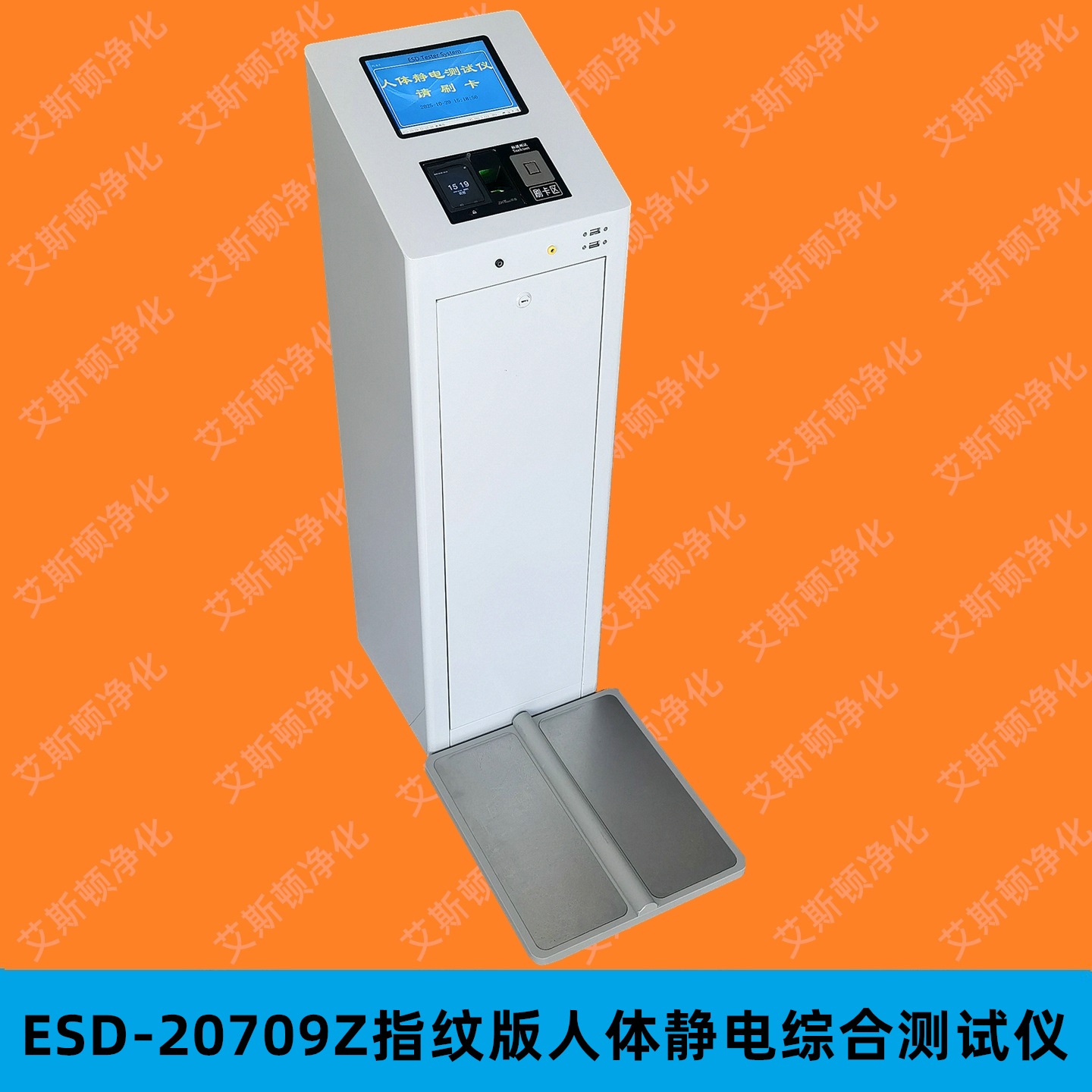

读头可换,客户可自主更换符合我公司要求的IC读头,ID读头,指纹读头,人脸识别读头等.建议购买我公司自己开发的指纹读头,指纹特征码储存在电脑硬盘,可以无限储存指纹信息.

仪器自带语音功能,语音提示:请测试,测试合格请通过,测试失败禁止通行等

可设置超级vip卡,可长时间打开门禁不关闭门禁,单次刷卡打开门禁后可自己设置关门时间长短,也可以在时间未到前再次刷卡关闭门禁.

总之,本款仪器可以满足大多数客户的需求,如有其它不满足部分,本公司可专门帮您开发相关功能.

ESD-20709人体静电测试三辊闸门禁系统

目    录

首页   客户需求及应答

第一章 产品概述…………………………………………………………………………2

1.1电气安全注意事项

1.2 产品介绍

第二章 系统的组成、工作原理及功能…………………………………………………4

2.1 系统的组成及相应功能

2.2 系统的基本工作原理及数据传送方式

2.3 系统的主要功能和特点及进入方式

第三章ESD测试操作步骤………………………………………………………………7

3.1 ESD测试操作步骤

3.2 注意事项

第四章 ESD测试仪相关资料…………………………………………………………...9

4.1 ESD测试仪参考标准

4.2 ESD测试仪出厂参数设置及精确度

第五章 ESD系统的维护、维修与保养………………………………………………...10

5.1 ESD系统的维护

5.2 ESD系统的维修

5.3 ESD系统的保养

附录………………………………………………………………………..………………14

6.1 使用电压、环境等要求

6.2 技术参数

6.3 技术支持

6.4 工程案例

第一章 产品概述

1.1电气安全注意事项

本产品本产品是技术性较强之设备，使用时若系统发生故障，应及时通知我公司。

非本公司客服人员或客户公司相关专业人员，不得拆卸仪器或者翼闸的主机箱，以免触电。

      本产品在使用时，严禁坐或用力压在翼闸的闸杆上，以免造成闸机不必要的损坏。

      本产品在使用时带有危险电压，应定期检查系统保护地，以免造成不必要的人身伤害。

      本产品无防水防爆设计，请勿使用本产品于含有易燃易爆环境或者将水流入仪器内部.

1.2 产品介绍

系统整体外观及说明

1.可安装于三辊闸,翼闸,自动移门,等电动控制的门禁上

2.进门时测试合格才可进入

3.出门时无需测试,在出门端刷卡即可开门

4.无论进出,皆有记录可查

5.主机插上网线可局域网远程管理

6.ESD测试仪主板外观及接线说明(放于闸机内部)

3脚踏板外观及说明

第二章 系统的组成、工作原理及功能

2.1 系统的组成及相应功能

本系统主要由以下部件组成：

1) ESD测试仪：用来测量防静电鞋和手腕带电阻值；

●手腕带：750KΩ-10MΩ，防静电鞋：750KΩ-100MΩ（有些客户选择使用750KΩ-35MΩ，也有选择最大的1000 MΩ,但不建议超范围测试,经实测超过300兆欧准确度会严重受到影响。

    ●人体感应式测试；触摸感应测试版,仪器会自动启动测试,无需按压.

    ●测试仪脚踏板区分左右脚以符合国际规范；

    ●静电测试仪与管制系统之间信号连接线为可插拔式，方便静电测试仪送检时拆装。

   2) 翼闸：测量执行单元；

      ●翼闸具有单向双向设置能力；

    ●翼闸具紧急时断电自动开闸功能。

3) 读卡控制器：用于存取刷卡信息、所有人员相关信息，并输出翼闸控制信号；

●不管测试结果通过与否，实际手腕带、鞋测试结果都能自动保存在计算机中；

      ●仪器依靠自带的工控机实现数据交换功能,联网可组成局域网实现多机管理

    ●可依卡片权限做出免测、只测手腕带、只测双鞋及手腕带+鞋全测等组合；

   ●控制读卡器具液晶显示屏，显示读卡时间、卡号、测试项目

    ●手腕带、防静电鞋测试根据卡的权限自动切换，不需切换开关。

   4) 网络上的服务器：用于和电脑数据交换；

5）静电防护管理系统：管理所有刷卡存储器信息和所有人员信息。

2.2 系统的基本工作原理及数据传送方式

1 基本工作原理

首先在读卡器上刷卡，然后进行ESD测试；合格则ESD测试仪将输出信号给闸机,如果刷卡测量不合格，则不输出控制信号使翼闸不打开；不论ESD测试是否合格，所有记录都将自动上传至服务器电脑。

2 数据传送方式

2.3 系统的主要功能和特点及进入方式

1 功能及特点

本防静电门禁系统是一套电脑化的防静电测试门禁管理系统，软件硬件配备齐全.

本系统主要是对通道进出进行权限的管理，就是对每个通道哪些人可以进出，哪些人不能进出 ，并采取何种进出方式进行设置和管理；

本系统可储存所有的进出记录、依靠自身强大的硬盘可无限储存进出记录；

本系统可以实现远距离实时监控；可以按照设置时间自动下载测试报表,也可将下载的测试报表EMAIL给相关人员。

本系统使用目前最先进的非接触IC(ID)卡技术，采用射频信号交换数据，免接触，具有高保密，高可靠性等优点,也可连接具有韦根输出的指纹机,人脸识别机等实现无卡测试.

2 进入方式及卡的类型

在本系统中设置了四种进入方式：

当测试器测试鞋和手腕带都OK时，进入门自动打开，允许进入

当测试器测试鞋OK时，进入门自动打开，允许进入

当测试器测试手腕带OK时，进入门自动打开，允许进入

当测试器遇到免测卡时，进入门自动打开，允许进入。

上面的四种进入方式，对应的设置了四种类型的卡：

第一种 测试鞋和手腕带   测鞋和手腕带卡

第二种 测试鞋           测鞋卡

第三种 测试手腕带       测手腕带卡

第四种 什么都不测试     免测卡

我们可以根据不同测试要求设置不同的测试卡。

第三章 ESD测试操作步骤

此图显示手腕带和左右鞋全部合格                      此图显示手腕带电阻过大不合格,左脚合格,

右脚没有检测到所以无阻值

3.1 ESD测试操作步骤

本ESD门禁系统可提供四种测量方式

1、测防静电鞋

1）、穿上静电鞋后站在测试板上（双脚站在测试板上的金属踏板区域内，均匀受力）；

2）、在读卡器上刷卡（刷卡成功后，液晶屏上会显示该卡的相关信息）；

3）、手指触摸touch test键测试，此时，仪器屏幕用数字显示左鞋右鞋真实电阻（如果阻值不在合格范围,请参考屏幕上的电阻提示进行调整,或者更换新的静电鞋）。

4）、ESD测量PASS后，ESD测试仪将开门信号给翼闸控制其开门。

2、 测手腕带

1）、戴上手腕带（手腕带内侧铁片必须紧贴手腕），将手腕带插头或鳄鱼夹插入插座内或夹在鱼夹柱上；

2）、在读卡器上刷卡（刷卡成功后，液晶屏上会显示该卡的相关信息）；

3）、手指触摸touch test键测试，此时，屏幕用数字显示手腕带真实电阻（如果阻值不在合格范围,请参考屏幕上的电阻提示进行调整,或者更换新的手腕带）。

。

4）、ESD测量PASS后，ESD测试仪将开门信号给翼闸控制其开门。

3、 测鞋、手腕带

1）、穿上静电鞋后站在测试板上、戴上手腕带、将手腕带插头或鳄鱼夹插入插座内或夹在鱼夹柱上；

2）、在读卡器上刷卡（刷卡成功后，刷卡存储器的液晶屏上会显示该卡的相关信息）；

3）、手指触摸touch test键测试，屏幕用数字显示手腕带和左鞋，右鞋的真实电阻，（如果阻值不在合格范围,请参考屏幕上的电阻提示进行调整,或者更换新的手腕带或静电鞋）

3）、当ESD测量PASS（手腕带测试和鞋测试都PASS）后，ESD测试仪将输出开门信号给翼闸控制其开门。

4、免测

刷卡后，屏幕显示无需测试请通行，闸机会同时打开,此时可直接通过翼闸。（此种状态由软件设置，与ESD测试仪无关）。

3.2注意事项：

双脚站在测试板上时，应该是双脚处于测试板上的不锈刚测试板区域内，同时保持不锈钢板受力均匀；

2、手指触摸touch test键测试时，紧密接触，并且连续接触直到合格；

测试的时候，请保持手腕带、鞋，不要沾水，以免造成测量误差；

当ESD测试不合格的时候，如显示阻值过高,请先检查手指皮肤是否非常干燥，可用手指触摸含有水分的海绵后再测试，还是不合格请检查手腕带或防静电鞋是否和人体紧密连接，再重新测试一遍，如果还测试不合格，则请更换手腕带或者静电鞋；

当ESD测试不合格的时候，如显示阻值过低,请先检查手指皮肤是否出汗或者刚洗过手有水分，可干燥后再测试，还是不合格请检查鞋底是否有水.此时是导电性能太强,所以无需更换新设备,检查出异常排除掉即可.

由于本ESD测量仪为精密仪器，故请不要对其进行敲、砸等非正常动作，以免造成不必要的损坏；测试时轻轻触摸即可，切不可用力拼命往下压，否则会使测试板寿命大大缩短，严重的时候会造成无法使用。

清洁三辊闸时防止清洁剂流入仪器内部引起线路板的烧毁。

3.2报表软件：

报表软件可记录测试人员姓名，进出时间，进出状态，进出位置及测试数据等信息．

第四章 ESD测试仪相关资料

4.1 ESD测试仪参考标准

     本产品根据ISO/CD8782-I标准制成，可检测手腕带、脚穿上鞋后的对地电阻，并有LED显示和报警声，是静电控制中必不可少的测量仪器，采有12V电源适配器供电，低压安全。

4.2 ESD测试仪出厂参数设置及精确度

1 ESD测试仪的出厂测试范围设置

      本ESD测试仪出厂测试范围设置为：

       手腕带测试范围：750K-----10MΩ

       鞋测试范围：750K-----100MΩ

2 ESD测试仪的测试精确度

         本ESD测试仪的测量精确度为：

                 手腕带、鞋下限为：±10%

                   手腕带的上限为：±10%

                   左右脚鞋上限为：±10%。

      本ESD门禁系统的测量精度为：

手腕带、鞋下限为：±10%

                   手腕带的上限为：±10%

                   左右脚鞋上限为：±10%

3 ESD测试仪的出厂参数校验

    1、每台出厂的ESD测试仪都会做出厂校验；

    2、本测试仪另可符合其它国家标准，由客户定制鞋子测试范围的上限及下限值.

第五章 ESD系统的维护、维修与保养

5.1 ESD系统的维护

为了保持仪器的安全和可靠性，请定期对其进行校验（ESD测试仪）及维护。还必须按照当地安全条例或根据需要定期进行电气安全测试。

5.2 ESD系统的维修

有关维修或更换仪器设备零件事宜，请联系您的供应商或与厂家技术人员联系

授权维护

安装人员和操作人员必须遵守管理本仪器的操作、校验、检查和维护的各项条例。

如果有下列情况。我们对设备的安全性，可靠性和设备性能概不负责：

由未经我们专门授权的人员来安装，扩充、重新调整、改装、添加或维修；

影响仪器安全操作的零件是未经我们授权而更换的零件；

仪器所在房间的电气安装不满足本说明书中陈述的电源和环境要求；

没有按照使用说明书使用仪器；

仪器软件由未受过专业训练或培训的人员操作。

5.3 ESD系统的保养

保养是为了保证机器的安全操作和使用，请用户负责保养自己的机器；主要注意以下几个方面：

任何情况下不能对系统设备进行包括砸、敲、打、锤等的非正常操作；

读卡器、ESD测试仪、脚踏板等设备上不能沾上任何有害、或有腐蚀性的化学物品或溶液，如沾上了应马上擦拭干净；

脚踏板上应随时保持其干燥清洁，否则可能会对测量结果造成一定的影响；

ESD测试按键时，只需轻轻按住测试键即可，切勿用力往下按，或是用拳头砸，否则将严重影响仪器的使用寿命。

附录

6.1 使用电压、环境等要求

●   供电电压：

三辊闸： AC210V~230V，50Hz

       读卡器：DC12V（由电源适配器提供）

       ESD测试仪：DC12V（由电源适配器提供）

●   环境温度范围：0℃～+40℃；

●   相对湿度范围：30%~70%；

●   大气压力范围：700hPa～1060hPa；

6.2 技术参数

6.3 技术支持

请联系供应商或与厂家技术人员联系

附件说明：

一、人员进出门禁卡功能设置及系统特点

   1. 测试静电鞋，测试合格则亮绿灯，闸门打开人员进入

   2. 测试手腕带，测试合格则亮绿灯，闸门打开人员进入

   3. 测试手腕带和静电鞋,测试合格则绿灯亮, 闸门打开人员进入

4.免测功能,刷卡后直接合格,绿灯亮起, 闸门打开人员进入

   5. 系统可升级

   6. 停电则自动落闸

   7. 人员出口需按按钮方可出去

   8. 备用通道不用时锁住
